Moldagem por injecção de precisão: caixa resistente à alta pressão para o sensor WP01V da Levelcon

Moldagem por injecção de precisão: caixa resistente à alta pressão para o sensor WP01V da Levelcon

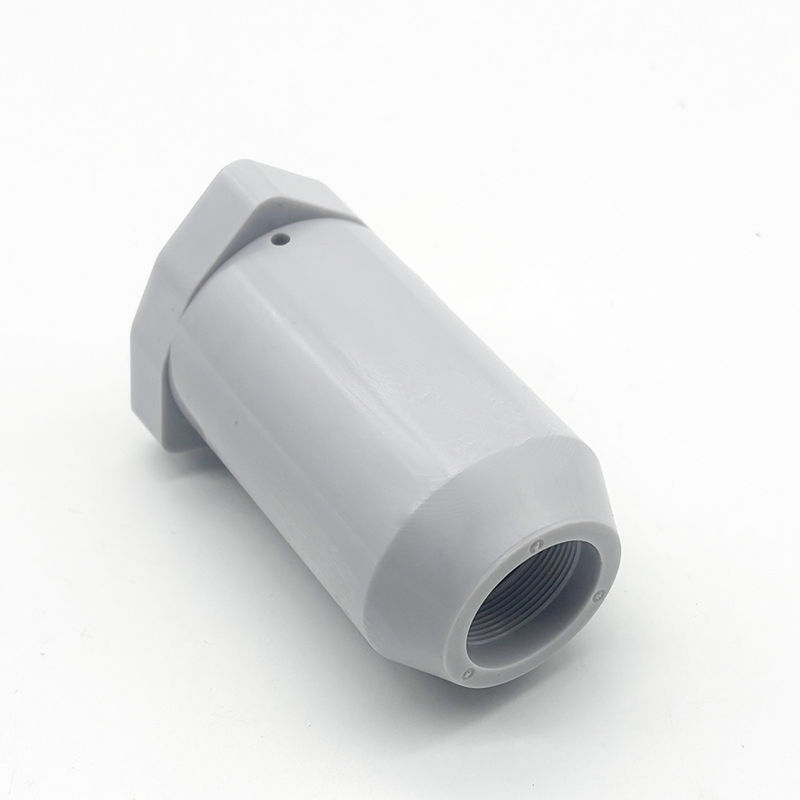

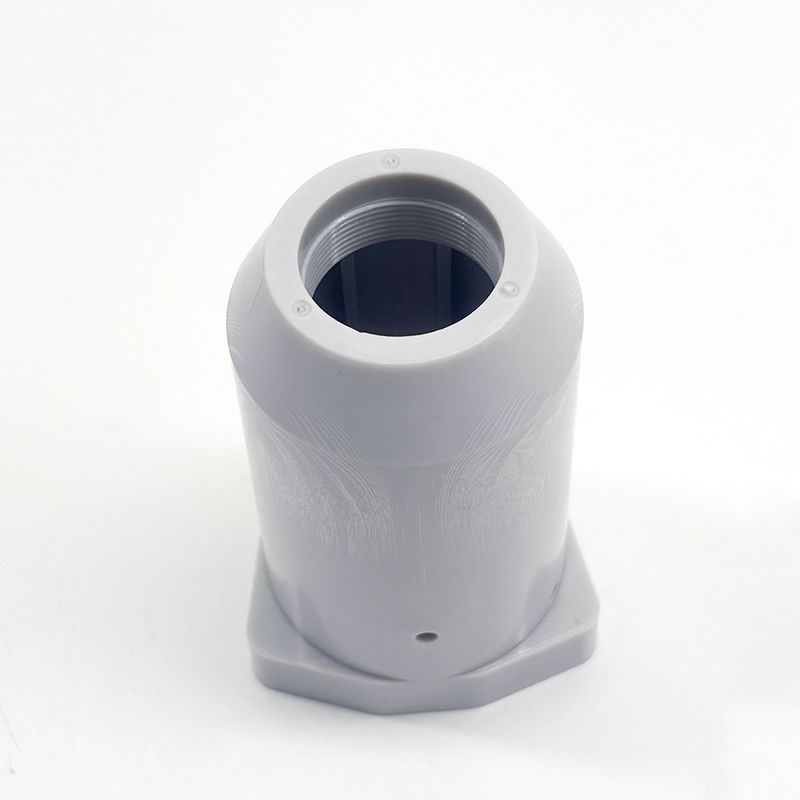

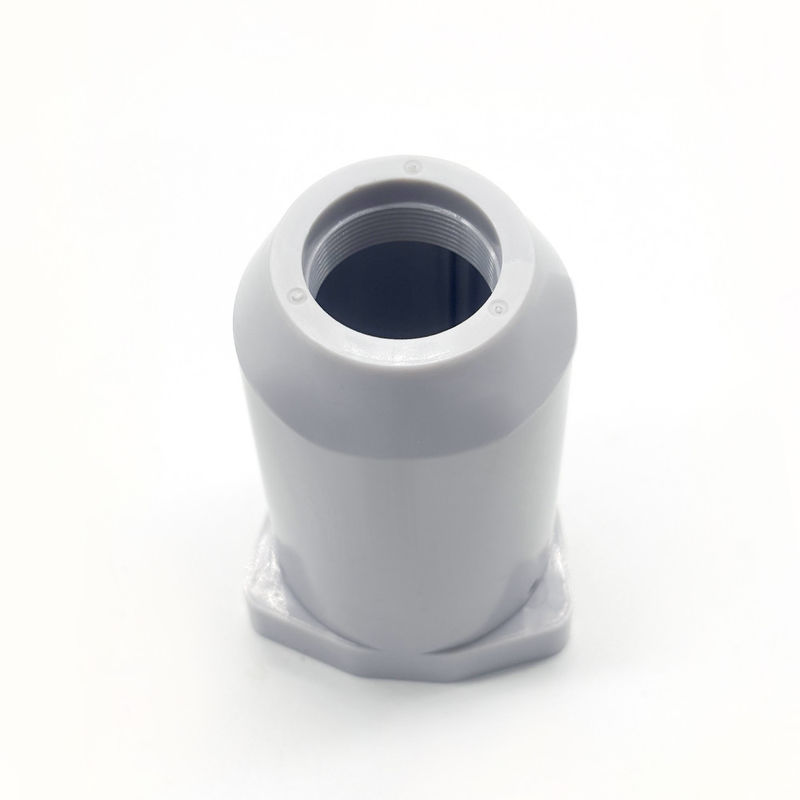

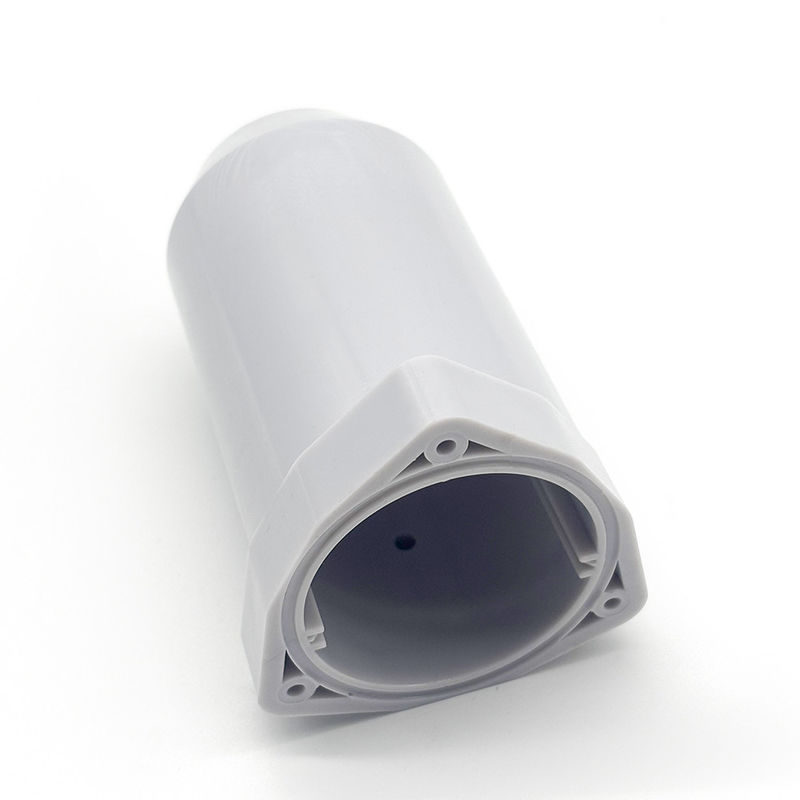

A FCE colaborou com a Levelcon para projetar e fabricar a caixa e a base para o sensor WP01V, um produto conhecido por sua capacidade de medir uma ampla gama de níveis de pressão.Este projeto complexo exigiu uma selecção avançada de materiais, soluções de moldagem por injecção personalizadas e técnicas de desmoldagem meticulosas para garantir um desempenho e uma qualidade excepcionais.

Materiais resistentes aos raios UV, de alta resistência, para durabilidade extrema

Para atender aos rigorosos requisitos de resistência do sensor WP01V, a FCE propôs o uso de material de policarbonato (PC) de alta resistência.Este material não só ofereceu excelente durabilidade sob condições de pressão extrema, mas também forneceu resistência UV para uso ao ar livre confiávelA FCE recomendou uma espessura de parede de 3 mm para a caixa, validada através da análise de elementos finitos (FEA),que confirmou a capacidade da estrutura de resistir a uma pressão intensa sem comprometer a integridade.

Solução de desmoldamento personalizada para fios internos

A inclusão de fios internos na carcaça representou desafios significativos para o processo de moldagem por injeção, uma vez que os moldes padrão poderiam levar à adesão da peça durante o desmoldagem.A FCE desenvolveu um mecanismo interno especializado de desmoldagem de fios adaptado a este requisitoApós uma explicação pormenorizada da sua funcionalidade, o cliente aprovou a solução, garantindo uma produção eficiente e uma formação precisa de fios sem defeitos.

Melhorias estruturais e de refrigeração para atenuar o encolhimento

O projeto de paredes grossas do edifício aumenta o risco de encolhimento da superfície, potencialmente impactando tanto a estética como o desempenho.A FCE otimizou a estrutura interna substituindo secções excessivamente espessas por costelas estrategicamente colocadasEste ajustamento reduziu a concentração do material, mantendo a integridade estrutural.

Para melhorar ainda mais a eficiência de resfriamento, a FCE selecionou cobre para o núcleo do molde devido à sua condutividade térmica superior.assegurar um arrefecimento uniforme em toda a caixaEsta abordagem minimizou os defeitos da superfície e melhorou a aparência e a precisão dimensional.

Testes rigorosos e aprovação da produção sem problemas

Após a conclusão do molde, a FCE entregou amostras de peças para montagem e testes de desempenho rigorosos.Impressionado com os resultadosA Levelcon aprovou as amostras para produção em massa. A FCE procedeu ao cumprimento da encomenda no prazo, respeitando os mais elevados padrões de qualidade.

Destaques principais

Este projecto exemplifica a experiência da FCE na engenharia de precisão e moldagem por injecção, com foco em:

Seleção de materiais resistentes à pressão: PCs de alta resistência adaptados a aplicações extremas.

Soluções avançadas de desmoldagem: Mecanismos personalizados para moldagem interna eficiente de fios.

Optimização do projeto inovador: Refinamentos estruturais e sistemas de arrefecimento melhorados para uma qualidade superior.

Ao combinar inovação, perspicácia técnica e atenção aos detalhes, a FCE forneceu uma solução robusta e confiável para o sensor WP01V,consolidando ainda mais a sua reputação como líder de confiança na tecnologia de moldagem por injecção.
